西洋帆船仿真模型

（八）、帆船零件（四）：帆脚索、操帆索、卷帆索、吊索

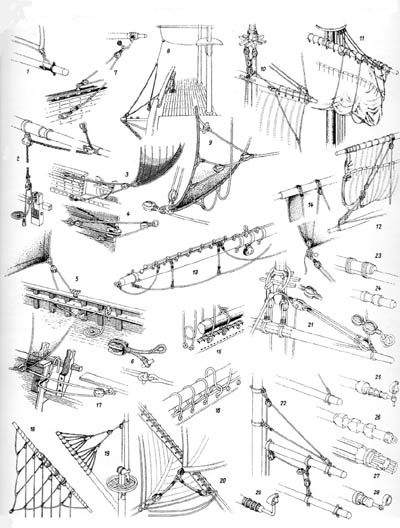

  1. 上桅中帆帆脚索
  2. 下桅中帆帆脚索
  3. 17世纪横帆帆脚索，删去在盘绳栓位置的舷墙
  4. 18世纪横帆帆脚索，在滑轮位置穿过船体壁
  5. 主帆帆脚索
  6. 用于帆和辅助帆的帆脚索滑轮
  7. 前操帆索
  8. 下桅中帆操帆索
  9. 帆脚索支索
  10. 帆缘绳索，欧洲风格
  11. 拢帆索
  12. 中帆收帆索
  13. 19世纪横桁上的蹋脚索，蹬索固定到天篷支索
  14. 主帆拉帆索
  15. 简单的横帆系帆索
  1. 有活动索的三角帆系帆索
  2. 纵帆的下前角索，在下前角洞穿过舷墙
  3. 三角帆卷帆索
  4. 带守望楼的后帆桁端吊索
  5. 艏三角帆帆脚索（通常是一对）
  6. 17世纪荷兰吊索
  7. 19、20世纪的吊索
  8. 三角帆桁的老式组合
  9. 简单的桁臂夹扣
  10. 引导到翼帆帆桁的带滚轮横桁臂
  11. 旧时代船上中帆横桁顶端
  12. 17世纪下部横桁
  13. 带翼帆横端铁箍的横桁臂
  14. 用于翼帆张帆杆有滚轮的横桁臂



下载放大图纸: 846 x 1116, 207k
